起源の場所:
中国
ブランド名:
ANGES
モデル番号:
100HP

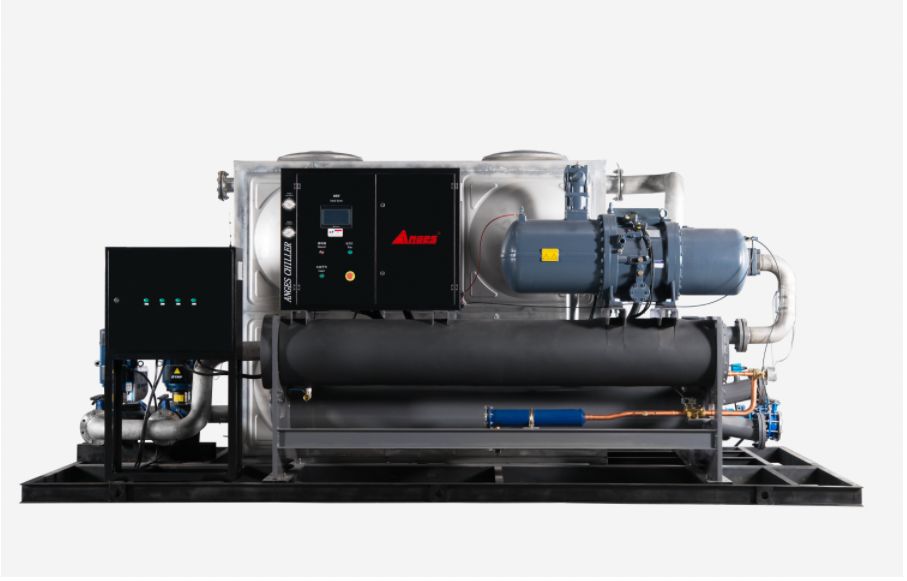

水冷式スクリューチラーの技術パラメータ
|
モデル 項目 |
AGS-120WSHI | |
| 公称冷却能力 | kcal/h | 376594 |
| kw | 437.9 | |
| 入力電力 | kw | 114 |
| 最大運転電流 | A | 160.5 |
| 電源 | 3PH-380V-50HZ | |
| 冷媒 | タイプ | R22 |
| 制御方式 | 膨張弁 | |
| コンプレッサー | タイプ | 半密閉型スクリュー |
| 電力(kw) | 88.3 | |
| 起動モード | Y-Δ | |
| 容量制御 | 0-25-50-75-100 | |
| 蒸発器 | タイプ | シェル＆チューブ |
| 冷水流量 (m3/h) | 75.3 | |
| 配管口径 (インチ) | 5 | |
| 凝縮器 | タイプ | シェル＆チューブ |
| 冷却水流量 (m3/h) | 94.1 | |
| 配管口径 (インチ) | 5 | |
| 安全保護 | コンプレッサー過熱保護、過負荷保護、高圧および低圧保護、フロースイッチ保護、逆相および欠相保護、凍結防止保護、ヒューズ保護。 | |
| タンク | L | 4000 |
| 外部循環ポンプ | 電力(kw) | 15 |
| 揚程(m) | 26.2 | |
| 内部循環ポンプ | 電力(kw) | 11 |
| 揚程(m) | 20 | |
| 寸法 | mm | 3900*2250*2400 |
| 正味重量 | kg | 2630 |
| 運転重量 | kg | 6690 |
注記: 1. 公称冷却能力は以下に基づいています:
冷水入口温度: 17℃; 冷水出口温度: 12℃
冷却水入口温度: 30℃; 冷却水出口温度: 35℃
2. 動作範囲:
冷水の温度範囲は5℃から35℃です。
冷水入口と出口の温度差は3℃から8℃です。
冷却水の温度範囲は18℃から37℃です。
冷却水入口と出口の温度差は3.5℃から10℃です。
当社は、事前の通知なしに上記の寸法またはパラメータを変更する権利を留保します。
深センアンジェス機械有限公司
水冷式スクリューチラーの構成表
| 項目 | 主要部品 | ブランド | 備考 |
| 1 | 半密閉型コンプレッサー | Hanbell | 中国 |
| 2 | 膨張弁 | Emerson | USA |
| 3 | 凝縮器 | Anges | 中国 |
| 4 | 蒸発器 | Anges | 中国 |
| 6 | 電磁弁 | Emerson | USA |
| 7 | 乾燥フィルター | Emerson | USA |
| 8 | 油圧計 (高圧＆低圧) | Refco | スイス |
| 9 | タッチスクリーン | WeintekI | 中国 |
| 10 | PLCコントローラー | Siemens | ドイツ |
| 11 | 電気部品 | Schneider | フランス |
